Apa Itu Trafo yang Dipasang di Bantalan dan Mengapa Ini Menjadi Tulang Punggung Distribusi Tenaga Bawah Tanah Modern

A Piklan Trafo Terpasangadalah trafo distribusi yang dipasang di tanah dan tahan kerusakan yang dirancang untuk sistem distribusi tenaga bawah tanah. Banyak digunakan di komunitas perumahan, kompleks komersial, proyek energi terbarukan, dan kawasan industri, transformator ini menyediakan konversi tegangan yang aman, efisien, dan andal. Panduan komprehensif ini mengeksplorasi prinsip kerja, struktur, spesifikasi, kriteria pemilihan, standar keselamatan, tabel perbandingan, pertimbangan pemasangan, dan praktik terbaik pemeliharaan. Kami juga mendiskusikan bagaimana produsen menyukainyaCONSO · Cinamemberikan solusi khusus yang memenuhi standar utilitas internasional.

📑 Daftar Isi

1. Apa itu Trafo yang Dipasang di Bantalan?
2. Bagaimana Cara Kerja Trafo yang Dipasang di Bantalan?
3. Komponen Utama dan Desain Struktural
4. Perbandingan Fase Tunggal vs Tiga Fase
5. Spesifikasi dan Peringkat Teknis
6. Aplikasi di Seluruh Industri
7. Keuntungan dari Trafo yang Dipasang di Bantalan
8. Pertimbangan Instalasi dan Keamanan
9. Pemeliharaan dan Optimasi Umur
10. Bagaimana Cara Memilih Produsen yang Tepat?
11. Bagian FAQ

1️⃣ Apa itu Trafo yang Dipasang di Bantalan?

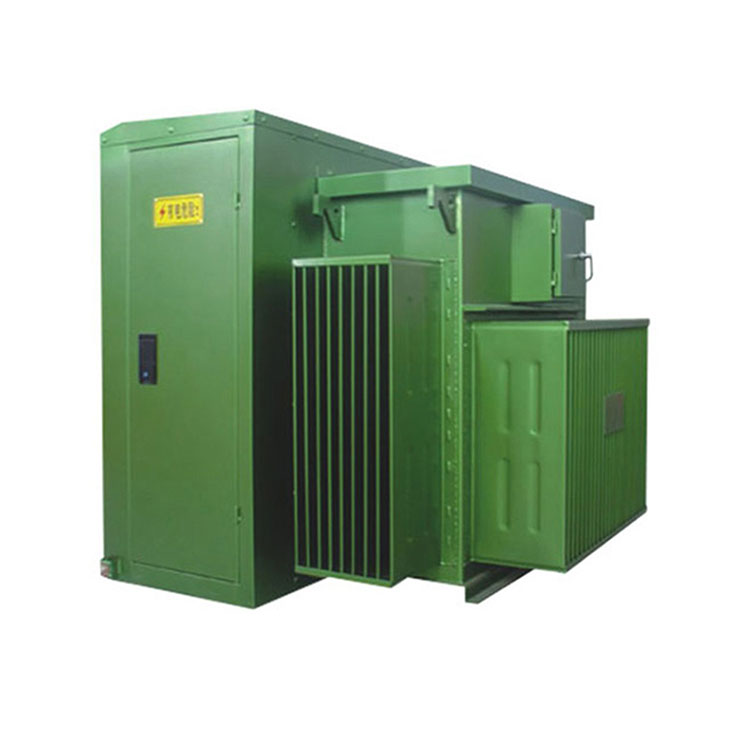

A Transformator yang Dipasang pada Bantalanadalah trafo distribusi listrik tertutup di permukaan tanah yang dipasang pada landasan beton. Ini dirancang khusus untuk sistem distribusi listrik bawah tanah, memberikan penurunan tegangan dari tegangan menengah (misalnya, 11kV, 13,8kV, 15kV, 33kV) ke tegangan rendah (misalnya, 400V, 480V).

Berbeda dengan trafo yang dipasang di tiang, unit yang dipasang di bantalan ditempatkan di dalam lemari baja yang terkunci, sehingga memastikan standar keselamatan yang tinggi di area umum seperti:

• Komunitas perumahan
• Pusat perbelanjaan
• Fasilitas industri
• Rumah sakit dan sekolah
• Peternakan tenaga surya dan angin

Desainnya yang tertutup sepenuhnya dan tahan terhadap kerusakan menjadikannya ideal untuk infrastruktur perkotaan modern.

2️⃣ Bagaimana Cara Kerja Trafo yang Dipasang di Bantalan?

Prinsip kerjanya mengikuti induksi elektromagnetik. Energi listrik masuk melalui bushing tegangan tinggi yang terhubung dengan sistem kabel bawah tanah. Di dalam tangki:

1. Gulungan primer menerima masukan tegangan menengah.
2. Inti magnet mentransfer energi melalui fluks magnet.
3. Output belitan sekunder mengurangi tegangan yang cocok untuk pengguna akhir.

Kebanyakan trafo yang dipasang pada bantalan adalahterendam minyak, menggunakan minyak mineral isolasi untuk:

• Pembuangan panas
• Isolasi listrik
• Penekanan busur

Model tingkat lanjut mungkin mencakup sakelar pemutus beban, sekering, dan penahan lonjakan arus untuk meningkatkan perlindungan dan keandalan operasional.

3️⃣ Komponen Utama dan Desain Struktural

Komponen struktural utama meliputi:

Desain kabinet terkotak memisahkan area bertegangan tinggi dan rendah untuk meningkatkan keselamatan dan kenyamanan pemeliharaan.

4️⃣ Transformator Terpasang Pada Bantalan Fase Tunggal vs Tiga Fase

Unit tiga fase sangat penting untuk pabrik, pusat data, dan bangunan komersial besar karena efisiensi yang lebih tinggi dan penanganan beban yang lebih baik.

5️⃣ Spesifikasi dan Peringkat Teknis

Parameter teknis umum meliputi:

• Nilai Daya: 25 kVA – 5000 kVA
• Tegangan Primer: 11kV / 13.8kV / 15kV / 33kV
• Tegangan Sekunder: 400V / 415V / 480V
• Frekuensi: 50Hz / 60Hz
• Tipe Pendingin: ONAN
• Impedansi: 4% – 8%
• Tingkat Isolasi: Menurut standar IEC / ANSI

Standar kepatuhan mungkin mencakup IEC 60076, ANSI C57, atau spesifikasi utilitas lokal.

6️⃣ Aplikasi di Seluruh Industri

Trafo yang dipasang pada bantalan banyak digunakan di:

🏘 Perkembangan Perumahan

Pasokan listrik bawah tanah tanpa saluran udara meningkatkan estetika perkotaan.

🏭 Pabrik Industri

Regulasi voltase yang andal untuk alat berat.

☀ Proyek Energi Terbarukan

Pembangkit listrik tenaga surya menggunakan trafo yang dipasang di bantalan untuk interkoneksi jaringan.

🏢 Infrastruktur Komersial

Pusat perbelanjaan, gedung perkantoran, dan rumah sakit mengandalkan sistem distribusi yang stabil.

7️⃣ Keunggulan Trafo yang Dipasang di Bantalan

• Keamanan tinggi dengan desain kabinet terkunci
• Jejak kompak
• Pengoperasian dengan kebisingan rendah
• Konstruksi tahan cuaca
• Mengurangi polusi visual
• Persyaratan perawatan minimal
• Peningkatan keandalan dalam sistem bawah tanah

8️⃣ Pertimbangan Pemasangan dan Keamanan

Pemasangan yang tepat memastikan kinerja optimal:

1. Pasang pada bantalan beton bertulang.
2. Pastikan landasan yang tepat.
3. Jaga jarak ventilasi.
4. Ikuti kode kelistrikan setempat.
5. Gunakan terminasi kabel bersertifikat.

Fitur keselamatan meliputi:

• Desain depan mati
• Sistem penguncian anti rusak
• Perlindungan kesalahan internal

9️⃣ Pemeliharaan dan Optimasi Umur

Masa pakai umumnya melebihi 25–30 tahun jika dirawat dengan baik.

Daftar periksa pemeliharaan:

• Pengujian oli tahunan (BDV & kelembapan)
• Inspeksi termal
• Inspeksi busing
• Pemeriksaan integritas segel
• Pemantauan beban

🔟 Bagaimana Cara Memilih Produsen yang Tepat?

Saat memilih pemasok, pertimbangkan:

• Kesesuaian dengan standar IEC/ANSI
• Sertifikasi manufaktur (ISO)
• Kemampuan penyesuaian
• Proses kendali mutu
• Dukungan teknis purna jual

CONSO · Cinamengkhususkan diri dalam pembuatan trafo yang dipasang pada bantalan berkinerja tinggi dengan peringkat voltase yang dapat disesuaikan, konfigurasi perlindungan, dan kepatuhan internasional. Tim teknik mereka memastikan pemeriksaan kualitas yang ketat dan kinerja yang andal yang disesuaikan dengan kebutuhan proyek.

❓ Pertanyaan yang Sering Diajukan (FAQ)

1. Apa perbedaan antara trafo yang dipasang pada bantalan dan trafo yang dipasang pada tiang?

Trafo yang dipasang di bantalan dipasang di tanah dan tertutup, cocok untuk sistem bawah tanah, sedangkan unit yang dipasang di tiang dipasang di atas dan digunakan dalam jaringan pedesaan atau pinggiran kota.

2. Apakah trafo yang dipasang pada bantalan aman untuk area pemukiman?

Ya. Mereka dirancang dengan konstruksi depan mati dan penutup terkunci untuk mencegah kontak yang tidak disengaja.

3. Berapa lama trafo yang dipasang pada bantalan bertahan?

Dengan perawatan yang tepat, 25–30 tahun atau lebih.

4. Dapatkah trafo yang dipasang pada bantalan dapat disesuaikan?

Ya. Tegangan, kapasitas, impedansi, dan sistem proteksi dapat disesuaikan sesuai dengan kebutuhan utilitas.

5. Metode pendinginan apa yang biasanya digunakan?

Kebanyakan model menggunakan pendingin ONAN (Oil Natural Air Natural).

🏁 Kesimpulan

ItuTransformator yang Dipasang pada Bantalanadalah landasan sistem distribusi listrik bawah tanah modern. Menawarkan keamanan, efisiensi, integrasi estetika, dan keandalan jangka panjang, perusahaan ini melayani sektor perumahan, komersial, industri, dan energi terbarukan di seluruh dunia.

Memilih produsen terpercaya sepertiCONSO · Cinamemastikan rekayasa berkualitas tinggi, kepatuhan internasional, dan solusi khusus yang memenuhi tuntutan infrastruktur listrik modern yang terus berkembang.

📞 Siap Mendukung Proyek Anda?

Jika Anda mencari pemasok trafo yang dipasang pada bantalan yang andal dengan keahlian teknik yang telah terbukti dan solusi yang dapat disesuaikan,Hubungi kamihari ini untuk mendiskusikan persyaratan proyek Anda dan menerima penawaran profesional.
