Bagaimana Switchgear Listrik Membuat Distribusi Daya Lebih Aman dan Mudah Dikelola?

Mengapa Switchgear Listrik Lebih Penting dari yang Diharapkan Banyak Pembeli?

Dalam banyak proyek pembangkit listrik, Switchgear Listrik bukanlah bagian sistem yang paling terlihat. Transformator, kabel, generator, dan peralatan produksi besar seringkali mendapat perhatian lebih karena mereka terlihat lebih “sentral” terhadap proyek. Namun ketika terjadi gangguan, ketika sirkuit harus diisolasi, atau ketika staf pemeliharaan harus bekerja dengan aman, switchgear menjadi salah satu peralatan terpenting di lokasi.

Switchgear Listrik dirancang untuk mengontrol, melindungi, dan memutuskan sirkuit listrik. Dalam praktiknya, hal ini membantu sistem tenaga listrik tetap terorganisir. Hal ini memungkinkan operator untuk membagi distribusi listrik menjadi beberapa bagian yang dapat dikelola, melindungi peralatan hilir, dan mengurangi dampak gangguan. Tanpa switchgear yang tepat, satu masalah kelistrikan dapat menyebar ke sistem yang lebih luas, menyebabkan terhentinya produksi, bahaya keselamatan, atau kerusakan peralatan yang mahal.

Bagi pembeli, nilai sebenarnya dari Electrical Switchgear tidak terbatas pada kabinet logam itu sendiri. Nilainya berasal dari apakah struktur kabinet, pemutus sirkuit, pengaturan busbar, perangkat perlindungan, pengumpan masuk dan keluar, desain interlocking, dan akses pemeliharaan sesuai dengan proyek sebenarnya. Kabinet yang terlihat dapat diterima di atas kertas masih dapat menimbulkan masalah jika tidak sesuai dengan tata letak lokasi, kondisi muatan, kebiasaan pengoperasian, atau rencana perluasan.

Inilah sebabnya mengapa pembeli berpengalaman tidak hanya menanyakan harga. Mereka bertanya apakah switchgear dapat menangani level tegangan, rating arus, kapasitas hubung singkat, lingkungan pemasangan, arah masuk kabel, metode pengoperasian, dan persyaratan inspeksi yang benar. Kabinet yang lebih murah yang memerlukan modifikasi berulang setelah pengiriman mungkin menjadi jauh lebih mahal daripada solusi yang ditentukan dengan cermat.

Masalah Apa yang Biasanya Dihadapi Pembeli Sebelum Memilih Switchgear Listrik?

Masalah umum pertama adalah informasi proyek yang tidak lengkap. Pembeli mungkin mengetahui bahwa sebuah pabrik memerlukan beberapa lemari listrik, namun mereka mungkin tidak memiliki diagram garis tunggal, daftar beban, rencana tata letak, atau pengaturan pengumpan yang jelas. Dalam situasi tersebut, menjadi sulit bagi pabrikan untuk memastikan jenis kabinet, jumlah panel, konfigurasi komponen, dan skema perlindungan yang benar.

Masalah kedua adalah kebingungan antara berbagai kategori switchgear. Switchgear tegangan rendah, switchgear tegangan menengah, switchgear berinsulasi gas, switchgear berinsulasi udara, lemari yang dapat ditarik, lemari tetap, dan panel distribusi bukanlah nama yang dapat dipertukarkan. Setiap kategori memiliki rentang aplikasi, logika struktural, persyaratan keselamatan, dan tingkat biayanya sendiri. Memilih tipe yang salah dapat mempengaruhi pemasangan, pengoperasian, dan pemeliharaan.

Masalah ketiga adalah terbatasnya ruang situs. Di pabrik industri, bangunan komersial, gardu induk, area pertambangan, dan proyek utilitas, ruang listrik mungkin tidak menyediakan ruang kerja yang luas. Jika pengaturan switchgear tidak dipertimbangkan sejak dini, pembeli mungkin menghadapi masalah dengan kedalaman kabinet, jarak pengoperasian depan, akses perawatan belakang, posisi parit kabel, atau ventilasi.

Masalah keempat adalah pemeliharaan di masa depan. Beberapa pembeli sangat fokus pada biaya pembelian awal tetapi lupa bahwa switchgear akan tetap beroperasi selama bertahun-tahun. Tim pemeliharaan memerlukan akses yang aman, pelabelan yang jelas, pengoperasian mekanis yang andal, suku cadang yang sesuai, dan cara mudah untuk mengisolasi sirkuit. Kabinet yang sulit diperiksa dapat meningkatkan waktu kerja dan risiko operasional.

Masalah kelima adalah komunikasi yang tidak jelas antara tim komersial dan teknis. Tim pembelian mungkin meminta “Switchgear Listrik” sebagai nama produk yang sederhana, sementara tim teknik mengharapkan konfigurasi teknis yang sangat spesifik. Jika kedua belah pihak tidak selaras, tatanan tersebut mungkin akan bergerak maju dengan ketidakpastian yang tersembunyi. Di sinilah konfirmasi teknis yang cermat menjadi penting.

Bagaimana Switchgear Listrik Melindungi Sistem Distribusi Tenaga Listrik?

Switchgear Listrik melindungi sistem distribusi daya dengan menggabungkan fungsi peralihan, isolasi, perlindungan, pengukuran, dan kontrol dalam satu perakitan terorganisir. Ketika sistem beroperasi secara normal, switchgear mendistribusikan daya ke beban yang berbeda. Ketika kondisi tidak normal terjadi, perangkat pelindung membantu memutus sirkuit yang rusak dan mengurangi kemungkinan kerusakan sistem yang lebih luas.

Dalam sistem tegangan menengah, switchgear dapat mencakup pemutus sirkuit vakum, transformator arus, transformator tegangan, relai proteksi, busbar, sakelar pembumian, dan interlock mekanis. Komponen-komponen ini bekerja sama untuk mendeteksi dan mengisolasi kesalahan. Misalnya, jika penyulang keluar mengalami korsleting, sistem proteksi harus merespons dengan cepat dan membuka pemutus arus sebelum gangguan tersebut menyebabkan kerusakan yang lebih serius.

Dalam sistem tegangan rendah, Switchgear Listrik dapat mendistribusikan daya ke motor, penerangan, jalur produksi, sistem HVAC, pompa, dan peralatan tambahan. Tergantung pada desainnya, unit tersebut dapat menggunakan unit tetap atau unit yang dapat ditarik. Struktur yang dapat ditarik dapat membuat pemeriksaan dan penggantian menjadi lebih mudah karena unit fungsional individual dapat diisolasi atau dilepas dengan lebih sedikit gangguan pada sirkuit lain.

Keselamatan bukan hanya tentang rating kelistrikan. Itu juga tergantung pada strukturnya. Desain switchgear yang baik mempertimbangkan pemisahan internal, kontinuitas grounding, interlock pintu, pegangan pengoperasian, kompartemen kabel, ventilasi, jarak isolasi, dan indikasi visual yang jelas. Detail ini membantu operator memahami status kabinet dan mengurangi pengoperasian yang tidak aman.

Hasil terbaik bukan hanya kabinetnya yang lulus inspeksi pabrik. Hasil terbaiknya adalah switchgear tetap dapat dimengerti, dapat diservis, dan stabil setelah instalasi. Operator harus mengetahui apa saja yang dikontrol oleh masing-masing feeder, bagaimana mengisolasi sirkuit, di mana harus memeriksa bagian-bagian penting, dan prosedur apa yang harus diikuti sebelum melakukan pemeliharaan.

Faktor Manakah yang Harus Diperiksa Sebelum Melakukan Pemesanan?

Sebelum memesan Switchgear Listrik, pembeli harus memperlambat dan mengkonfirmasi beberapa detail praktis. Terburu-buru dalam tahap ini sering kali menyebabkan gambar direvisi berulang kali, sehingga menunda produksi dan pemasangan.

• Tingkat tegangan:Konfirmasikan apakah proyek memerlukan switchgear tegangan rendah atau tegangan menengah, dan periksa tegangan pengenal dengan hati-hati.
• Nilai saat ini:Tinjau arus beban yang diharapkan untuk sirkuit masuk dan keluar, tidak hanya kondisi saat ini tetapi juga kemungkinan perluasan di masa depan.
• Kapasitas ketahanan hubung singkat:Switchgear harus sesuai dengan tingkat kesalahan sistem tenaga.
• Struktur kabinet:Putuskan apakah struktur tetap, dapat ditarik, dalam ruangan, luar ruangan, kompak, atau disesuaikan lebih cocok.
• Konfigurasi komponen:Konfirmasikan pemutus sirkuit, relai, meter, trafo arus, trafo tegangan, proteksi lonjakan arus, dan perangkat lainnya.
• Masuk dan keluar kabel:Periksa apakah situs memerlukan entri atas, entri bawah, akses depan, atau akses belakang.
• Lingkungan instalasi:Pertimbangkan ketinggian, kelembapan, debu, suhu, risiko korosi, dan ventilasi.
• Akses pemeliharaan:Pastikan operator dapat memeriksa dan memperbaiki kabinet dengan aman setelah pemasangan.
• Konfirmasi gambar:Siapkan diagram garis tunggal, gambar tata letak, dan daftar beban bila memungkinkan.
• Pengujian dan dokumentasi:Mintalah catatan inspeksi pabrik, gambar, manual, dan dokumen teknis yang diperlukan untuk penerimaan proyek.

Bagi banyak pembeli, bagian tersulitnya adalah tidak mengetahui informasi apa yang dibutuhkan produsen. Pemasok profesional harus membantu mengatur pertanyaan daripada hanya menunggu file teknis yang sempurna. Hal ini sangat penting untuk proyek-proyek internasional di mana standar teknik, kebiasaan kerja, dan kondisi lokasi mungkin berbeda dari satu pasar ke pasar lainnya.

Tabel Pemilihan Switchgear Listrik

Bagaimana Pembeli Dapat Mengurangi Risiko Selama Perencanaan Proyek?

Pembelian Switchgear Listrik yang baik dimulai sebelum penawaran harga. Pembeli dapat mengurangi risiko dengan memperlakukan tahap komunikasi awal sebagai proses konfirmasi teknis, bukan sekadar permintaan harga sederhana.

Langkah pertama yang berguna adalah mengumpulkan diagram garis tunggal. Gambar ini menunjukkan bagaimana daya mengalir melalui sistem dan membantu pabrikan memahami penyulang masuk, penyulang keluar, bus coupler, titik pengukuran, fungsi proteksi, dan distribusi beban. Jika diagram garis tunggal tidak ada, pemasok masih dapat memberikan saran umum, namun kutipannya akan kurang tepat.

Langkah kedua adalah memperjelas tata letak situs. Ruang listrik tidak selalu dirancang dengan ruang yang cukup untuk memudahkan pemasangan. Lebar kabinet, kedalaman, tinggi, jarak pengoperasian, akses belakang, entri kabel, dan arah pembukaan pintu harus diperiksa sejak dini. Kabinet yang benar secara teknis masih bisa merepotkan jika tidak sesuai dengan ruangan.

Langkah ketiga adalah mengkonfirmasi lingkungan operasi. Switchgear Listrik yang dipasang di ruangan dalam ruangan yang bersih memiliki persyaratan yang berbeda dengan peralatan yang digunakan di area pertambangan, wilayah pesisir, lingkungan lembab, gardu induk fotovoltaik, atau proyek infrastruktur dengan debu tebal. Detail lingkungan memengaruhi perlindungan selungkup, ventilasi, tindakan anti-kondensasi, dan pemilihan material.

Langkah keempat adalah menghindari membandingkan kutipan yang tidak lengkap. Jika satu penawaran mencakup komponen premium, pengujian, gambar, dan penyesuaian sementara penawaran lainnya hanya mencakup kabinet dasar, harga yang lebih rendah mungkin tidak mewakili nilai yang lebih baik. Tim pengadaan harus meminta pemasok untuk mencantumkan konfigurasi dengan jelas sehingga perbandingan menjadi adil.

Langkah kelima adalah menyediakan waktu untuk meninjau gambar. Switchgear Listrik sering dihubungkan dengan trafo, gardu induk, kabel, sistem kendali, dan peralatan hilir. Periode peninjauan yang singkat dapat mencegah kesalahan yang mahal sebelum produksi dimulai. Di banyak proyek, persetujuan gambar yang cermat adalah pembeda antara pemasangan yang mulus dan penyesuaian berulang di lokasi.

Apa yang Membuat Switchgear Listrik Lebih Mudah Diperiksa dan Dipelihara?

Switchgear Listrik yang ramah perawatan tidak terjadi secara kebetulan. Mulai dari desain kabinet, penataan komponen, pelabelan, dokumentasi, dan perencanaan akses. Bagi pengguna, hal ini penting karena switchgear bukanlah pembelian satu kali. Ini adalah peralatan yang harus melayani lokasi selama bertahun-tahun beroperasi, inspeksi, pemecahan masalah, dan kemungkinan perluasan.

Desain kompartemen yang jelas merupakan salah satu faktor penting. Ketika area fungsional tertata dengan baik, staf pemeliharaan dapat mengidentifikasi area busbar, area kabel, area pemutus sirkuit, area kontrol, dan area pengukuran dengan lebih mudah. Hal ini mengurangi kebingungan selama pemeriksaan dan membantu teknisi mengikuti prosedur yang lebih aman.

Pengoperasian mekanis yang andal adalah faktor lainnya. Pintu, pegangan, interlock, penutup jendela, unit yang dapat ditarik, dan mekanisme grounding harus beroperasi dengan lancar. Kabinet yang terasa sulit dioperasikan selama pemeriksaan pabrik mungkin menjadi lebih merepotkan setelah digunakan selama bertahun-tahun. Pembeli harus memperhatikan detail ini daripada hanya menilai tampilan luarnya saja.

Dokumentasi juga penting. Gambar, diagram pengkabelan, manual pengoperasian, daftar komponen, dan catatan inspeksi membantu pengguna memahami sistem setelah pengiriman. Hal ini sangat berguna ketika tim proyek berganti atau ketika staf pemeliharaan lokal perlu memecahkan masalah sistem beberapa tahun kemudian.

Perencanaan suku cadang tidak boleh diabaikan. Untuk sistem tenaga yang penting, pembeli mungkin memerlukan pemutus arus cadangan, komponen kontrol, lampu indikator, sekring, meteran, atau suku cadang lain yang sering diservis. Pabrikan yang dapat menjelaskan opsi ini dengan jelas membantu pembeli mempersiapkan kondisi pengoperasian yang sebenarnya, bukan hanya hari pemasangan pertama.

Bagaimana Produsen Dapat Mendukung Keputusan Pembelian yang Lebih Baik?

Pabrikan Switchgear Listrik yang baik harus melakukan lebih dari sekadar merakit lemari. Pabrikan harus membantu pembeli menerjemahkan persyaratan proyek menjadi solusi teknis yang jelas. Hal ini termasuk mengajukan pertanyaan yang tepat, meninjau gambar, menjelaskan perbedaan kabinet, memeriksa opsi komponen, dan membantu pembeli memahami bagaimana setiap keputusan memengaruhi keselamatan, biaya, pemasangan, dan pemeliharaan.

Conso Ilmu Listrik dan Teknologi Co., Ltd. terlibat dalam pembuatan peralatan listrik seperti switchgear, gardu induk, transformator, dan produk distribusi daya terkait. Bagi pembeli yang membutuhkan Electrical Switchgear, nilai bekerja sama dengan tim yang berorientasi pada manufaktur adalah komunikasi teknis dapat terhubung lebih langsung dengan realitas produksi.

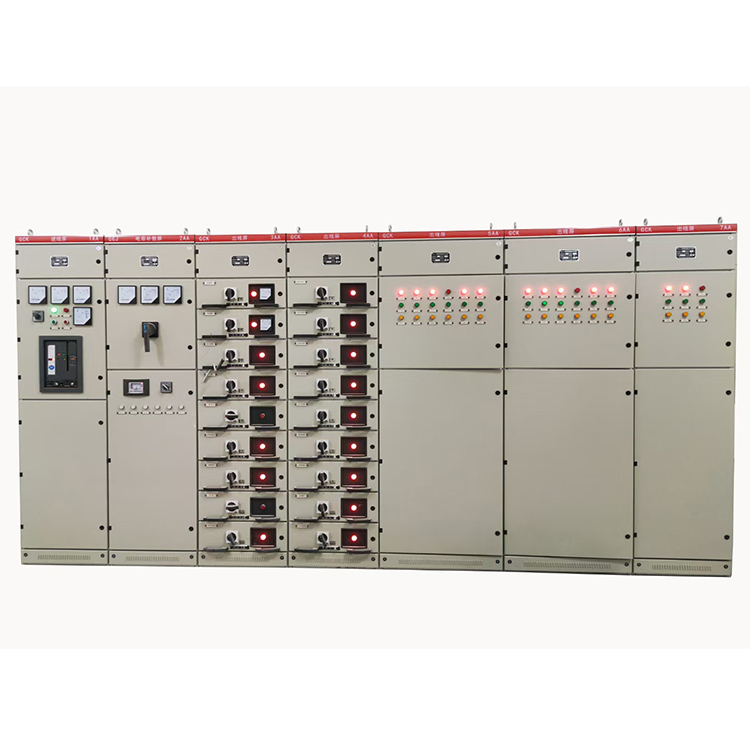

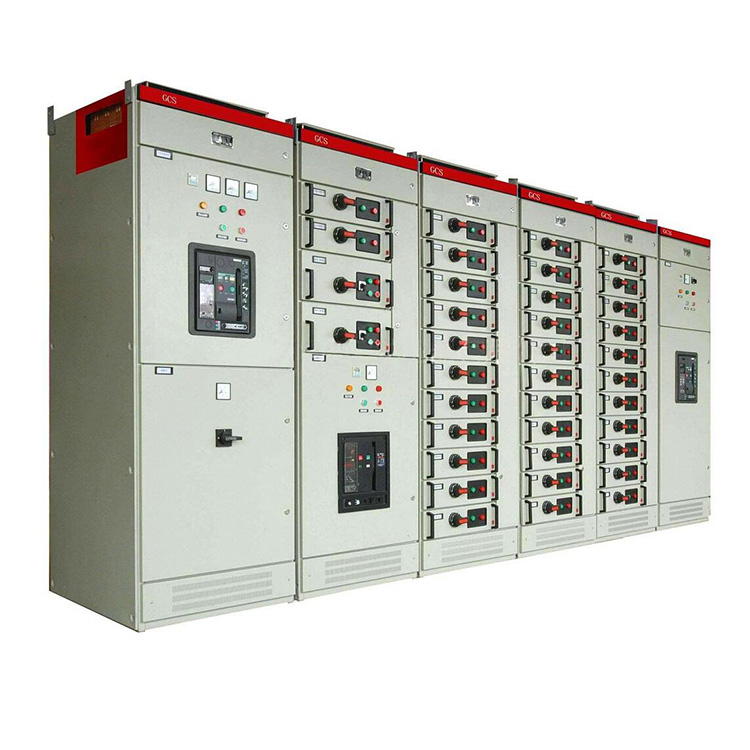

Misalnya, ketika pembeli membutuhkan switchgear tegangan rendah untuk gardu induk kompak, diskusi tidak boleh berhenti pada nama kabinet. Pabrikan harus memastikan apakah proyek tersebut memerlukan GGD, GCK, GCS, MNS, atau struktur lain yang sesuai. Ketika pembeli membutuhkan switchgear tegangan menengah, pabrikan harus membantu meninjau level tegangan, konfigurasi pemutus sirkuit, persyaratan relai proteksi, dan pengaturan kabel.

Keuntungan lainnya adalah penyesuaian. Banyak proyek tidak dapat mengandalkan kabinet yang sepenuhnya standar. Situs tersebut mungkin memerlukan dimensi khusus, merek komponen tertentu, entri kabel yang tidak biasa, pengukuran tambahan, ruang ekspansi yang dipesan, atau pengaturan khusus dari pengumpan masuk dan keluar. Pabrikan yang cakap dapat meninjau rincian ini dan memberikan proposal yang lebih praktis.

Hubungan pemasok yang paling kuat dibangun berdasarkan informasi yang jelas. Pembeli harus siap untuk berbagi gambar dan kondisi proyek, sementara produsen harus merespons dengan pertanyaan yang terorganisir dan saran yang realistis. Komunikasi dua arah ini membantu mengurangi risiko tersembunyi dan membuat proses pembelian menjadi lebih tenang, cepat, dan dapat diandalkan.
