Mengapa Switchgear Tegangan Rendah GCS Menjadi Pilihan Cerdas untuk Sistem Distribusi Tenaga Modern

Abstrak:Distribusi daya tegangan rendah yang andal memerlukan lebih dari sekadar menyambungkan peralatan listrik. Hal ini memerlukan sistem switchgear yang dapat mengatur sirkuit, meningkatkan keselamatan operasional, menyederhanakan pemeliharaan, dan mendukung kebutuhan otomatisasi yang semakin kompleks.KONSO·CN Switchgear Tegangan Rendah GCSdirancang berdasarkan unit fungsional modular, mekanisme laci praktis, konstruksi terkotak, dan sambungan kabel fleksibel. Artikel ini menjelaskan struktur, fitur teknis utama, aplikasi, keunggulan, dan pertimbangan pemilihan penting bagi para insinyur, kontraktor, distributor, dan pembeli sistem tenaga industri.

Daftar isi

• Apa itu Switchgear Tegangan Rendah GCS?
• Apa Saja Fitur Struktural Utama GCS Switchgear?
• Mengapa Memilih Switchgear Tegangan Rendah GCS untuk Distribusi Daya?
• Bagaimana GCS Dibandingkan dengan Switchgear Tegangan Rendah GCK?
• Dimana Switchgear Tegangan Rendah GCS Digunakan?
• Bagaimana Seharusnya Pembeli Memilih Switchgear Tegangan Rendah GCS?
• Mengapa Kemampuan Pabrikan Penting?
• Pertanyaan yang Sering Diajukan Tentang Switchgear Tegangan Rendah GCS

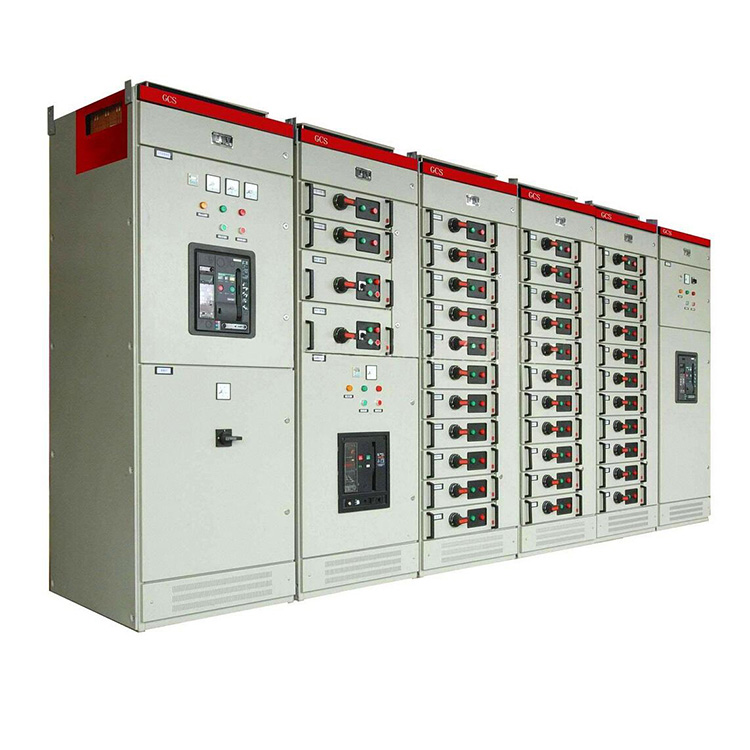

Apa itu Switchgear Tegangan Rendah GCS?

Switchgear Tegangan Rendah GCS adalah solusi kontrol dan distribusi daya tegangan rendah modular yang dirancang untuk aplikasi di mana beberapa sirkuit, fungsi kontrol motor, antarmuka otomasi, dan akses pemeliharaan harus diatur dalam rakitan listrik yang kompak.

Dibandingkan dengan konfigurasi switchgear tegangan rendah konvensional, peralatan GCS lebih menekankan pada unit fungsional modular serta mekanisme ekstraksi dan propulsi yang praktis. Berdasarkan informasi produk CONSO·CN, solusi GCS-nya dapat diproduksi berdasarkan diagram garis tunggal, rencana tata letak, dan daftar pembelian pelanggan, sehingga konfigurasi akhir dapat lebih sesuai dengan sistem distribusi sebenarnya.

Desain ini sangat berguna ketika suatu proyek memerlukan beberapa pengumpan keluar dan unit fungsional independen. Alih-alih memperlakukan seluruh kabinet sebagai satu ruang listrik, konstruksi GCS membagi peralatan menjadi beberapa bagian fungsional, membantu operator mengisolasi sirkuit individual dan membatasi potensi pengaruh gangguan lokal.

Apa Saja Fitur Struktural Utama GCS Switchgear?

Efektivitas sistem GCS berasal dari hubungan antara komponen kelistrikan, susunan busbar, kompartemen fungsional, kompartemen kabel, dan unit yang dapat ditarik. Beberapa karakteristik struktural sangat penting ketika mengevaluasi solusi GCS.

Unit Fungsional Modular

Konstruksi modular memungkinkan konfigurasi sirkuit yang berbeda sesuai dengan kebutuhan distribusi aktual. Hal ini berguna untuk fasilitas industri di mana pengumpan, sirkuit kontrol motor, peralatan otomasi, dan beban tambahan mungkin memerlukan konfigurasi kelistrikan yang berbeda.

Kompartemen Fungsional Terpisah

Unit fungsional dan kompartemen dirancang dengan pemisahan yang jelas. Pengaturan ini dapat membantu membatasi dampak gangguan pada area yang lebih kecil dan memungkinkan personel pemeliharaan bekerja pada bagian tertentu tanpa mengganggu sirkuit lainnya.

Susunan Horisontal Tiga Busbar

Informasi produk dari CONSO·CN menetapkan pengaturan tiga bus horizontal yang dimaksudkan untuk memberikan stabilitas dinamis dan termal. Desain yang disebutkan dapat menahan dampak arus hubung singkat hingga 80/176 kA, tergantung pada konfigurasi dan kondisi yang berlaku.

Kepadatan Sirkuit Tinggi

Kabinet MCC tunggal dapat menampung hingga 22 sirkuit menurut informasi produk yang dipublikasikan oleh pabrikan. Konfigurasi ini dapat berguna untuk pembangkit listrik, petrokimia, otomasi industri, dan fasilitas lainnya dengan jumlah beban listrik yang besar.

Kompartemen Kabel Praktis

Sambungan kabel eksternal diatur dalam kompartemen kabel khusus, dengan kemungkinan masuk dan keluar kabel dari berbagai arah tergantung pada konfigurasinya. Trafo arus urutan nol juga dapat ditempatkan di kompartemen kabel, sehingga memudahkan pemasangan dan pemeliharaan.

Koneksi Sekunder yang Luas

Unit laci GCS dapat menyediakan beberapa kontak plug-in sekunder. CONSO·CN menyatakan bahwa unit 1 unit ke atas dapat memiliki 32 pasang, sedangkan konfigurasi setengah unit dapat memiliki 20 pasang. Kapasitas ini mendukung antarmuka komputer, sirkuit kontrol otomatis, dan persyaratan kontrol sekunder lainnya.

Mengapa Memilih Switchgear Tegangan Rendah GCS untuk Distribusi Daya?

Untuk sistem kelistrikan industri, pemilihan switchgear tidak hanya mempengaruhi instalasi awal tetapi juga pengoperasian, pemecahan masalah, perluasan, dan pemeliharaan. Teknologi GCS menawarkan beberapa keuntungan praktis.

Keuntungan penting lainnya adalah fleksibilitas desain. Switchgear GCS belum tentu dipilih sebagai kabinet siap pakai yang umum. Pabrikan profesional dapat mengonfigurasi peralatan sesuai dengan gambar kelistrikan, tata letak peralatan, dan persyaratan pembelian. Pendekatan ini sangat berguna untuk proyek-proyek dimana distribusi beban dan konfigurasi kabinet berbeda dari pengaturan standar.

Bagaimana GCS Dibandingkan dengan Switchgear Tegangan Rendah GCK?

GCS dan GCK keduanya digunakan dalam sistem distribusi tegangan rendah, namun pendekatan strukturalnya tidak sama. CONSO·CN mendeskripsikan GCS sebagai tipe yang lebih canggih dibandingkan dengan switchgear tegangan rendah GCK, yang menonjolkan modularitasnya yang lebih besar serta pengaturan ekstraksi dan propulsi yang lebih praktis.

Pilihan yang tepat pada akhirnya harus didasarkan pada tegangan sistem, arus, persyaratan hubung singkat, kuantitas rangkaian, dimensi kabinet, arsitektur kontrol, strategi pemeliharaan, dan standar yang berlaku, bukan hanya memilih satu model karena tampak lebih canggih.

Dimana Switchgear Tegangan Rendah GCS Digunakan?

Sistem GCS cocok untuk berbagai lingkungan distribusi daya industri dan infrastruktur. Arsitektur modularnya sangat berharga ketika sebuah proyek berisi banyak sirkuit keluar atau memerlukan integrasi dengan sistem otomasi.

• Pembangkit listrik:Mendukung kebutuhan distribusi dan kontrol motor yang terkait dengan unit pembangkit besar.
• Fasilitas petrokimia:Berguna ketika banyak motor, pompa, sistem kontrol, dan beban tambahan memerlukan distribusi yang terorganisir.
• Manufaktur industri:Membantu mengelola beberapa lini produksi dan mesin bertenaga listrik.
• Fasilitas komersial dan infrastruktur:Dapat dikonfigurasi untuk sistem distribusi tegangan rendah terpusat.
• Sistem otomasi:Beberapa kontak sekunder dapat mendukung antarmuka komputer dan sirkuit kontrol otomatis.
• Proyek distribusi listrik besar:Lemari modular dapat dikonfigurasikan sesuai dengan diagram garis tunggal proyek dan tata letak peralatan.

Untuk fasilitas besar, kemampuan untuk mengatur beberapa feeder dalam jajaran switchgear yang terkoordinasi dapat meningkatkan pemeliharaan arsitektur distribusi secara keseluruhan.

Bagaimana Seharusnya Pembeli Memilih Switchgear Tegangan Rendah GCS?

Membeli kabinet GCS harus dimulai dengan sistem kelistrikannya, bukan kabinet itu sendiri. Pemasok yang memenuhi syarat harus menerima informasi teknis yang cukup untuk menentukan konfigurasi yang sesuai.

1. Konfirmasikan parameter kelistrikan.Tentukan tegangan pengenal, arus pengenal, frekuensi, persyaratan hubung singkat, dan parameter spesifik proyek lainnya.
2. Siapkan diagram garis tunggal.Hal ini memberikan pemasok pemahaman yang jelas tentang sirkuit masuk dan keluar.
3. Tentukan besaran rangkaian.Pertimbangkan pengumpan, sirkuit kontrol motor, sirkuit bantu, dan persyaratan ekspansi di masa depan.
4. Evaluasi tata letak fisik.Dimensi kabinet, arah kabel, ruang pemasangan, dan izin perawatan harus dipertimbangkan.
5. Tentukan persyaratan kontrol.Otomatisasi, pemantauan, antarmuka komputer, dan sirkuit sekunder harus ditentukan sebelum produksi.
6. Periksa koordinasi perlindungan.Pemutus sirkuit dan komponen pembatas arus harus dipilih sesuai dengan sistem distribusi sebenarnya.
7. Tinjau pengujian dan dokumentasi.Pembeli harus meminta gambar teknis yang sesuai, dokumentasi pengujian, daftar komponen, dan informasi pengoperasian.

Untuk proyek yang disesuaikan, menyediakan gambar satu baris lengkap, rencana tata letak, dan daftar pembelian kepada pemasok dapat meningkatkan komunikasi secara signifikan dan mengurangi kesalahan konfigurasi. CONSO·CN secara khusus mengidentifikasi dokumen-dokumen ini sebagai bagian dari proses produksi GCS.

Mengapa Kemampuan Pabrikan Penting?

Kabinet switchgear tegangan rendah adalah rakitan listrik yang terkoordinasi dan bukan penutup logam sederhana. Kualitas konstruksi busbar, perkabelan, perakitan unit fungsional, pemilihan komponen, penyelarasan mekanis, dan pengujian semuanya dapat mempengaruhi keandalan sistem akhir.

Saat memilih produsen atau pemasok Switchgear Tegangan Rendah GCS China, pembeli harus mengevaluasi lebih dari sekadar harga. Faktor kuncinya meliputi:

• Pengalaman dalam manufaktur switchgear tegangan rendah
• Kemampuan untuk menafsirkan diagram garis tunggal dan gambar proyek
• Kemampuan penyesuaian dan rekayasa
• Prosedur kendali mutu selama perakitan
• Kemampuan pengujian dan inspeksi pabrik
• Ketersediaan dokumentasi teknis
• Dukungan teknis purna jual
• Kemampuan untuk mengoordinasikan switchgear dengan sistem distribusi yang lebih luas

KONSO·CN menghadirkan GCS sebagai bagian dari portofolio switchgear tegangan rendah yang lebih luas, bersama dengan solusi GCK, MNS, dan GGD. Informasi produknya juga menekankan produksi yang disesuaikan berdasarkan gambar pelanggan dan persyaratan distribusi.

Bagi pembeli yang membandingkan pemasok, rangkaian produk switchgear tegangan rendah dapat memberikan konteks yang berguna ketika menentukan arsitektur kabinet mana yang paling sesuai untuk proyek tertentu.

Pertanyaan yang Sering Diajukan Tentang Switchgear Tegangan Rendah GCS

Apa tujuan utama Switchgear Tegangan Rendah GCS?

Tujuan utamanya adalah untuk mendistribusikan, mengendalikan, melindungi, dan mengelola sirkuit listrik bertegangan rendah. Arsitektur modularnya sangat cocok untuk sistem yang memerlukan banyak pengumpan, unit fungsional, dan antarmuka otomasi.

Apa yang membedakan GCS dengan switchgear tegangan rendah konvensional?

GCS menekankan unit fungsional modular, mekanisme laci yang dapat ditarik, konstruksi terkotak-kotak, pengaturan kabel fleksibel, dan sambungan plug-in sekunder yang ekstensif. Fitur-fitur ini dapat membuat sistem distribusi yang kompleks lebih mudah dikonfigurasi dan dipelihara.

Apakah switchgear GCS dapat dikustomisasi?

Ya. Menurut CONSO·CN, switchgear GCS dapat diproduksi sesuai dengan gambar garis tunggal, rencana tata letak, dan daftar pembelian pelanggan.

Berapa banyak sirkuit yang dapat ditampung oleh kabinet MCC?

Informasi yang dipublikasikan pabrikan menyatakan bahwa satu kabinet MCC dapat menampung hingga 22 sirkuit. Kapasitas sebenarnya harus dikonfirmasi sesuai dengan konfigurasi kelistrikan spesifik dan pengaturan kabinet.

Apakah GCS cocok untuk sistem industri otomatis?

Ya. Kontak plug-in sekunder yang tersedia dirancang untuk mendukung antarmuka komputer dan sirkuit kontrol otomatis, sehingga konfigurasinya sesuai untuk aplikasi otomasi industri yang memerlukan kabel kontrol ekstensif.

Kesimpulan: Apakah Switchgear Tegangan Rendah GCS Pilihan Tepat untuk Proyek Anda?

Switchgear Tegangan Rendah GCS menggabungkan arsitektur distribusi modular, kompartemen fungsional terpisah, unit praktis yang dapat ditarik, koneksi kabel terorganisir, dan antarmuka sekunder yang luas untuk memenuhi kebutuhan sistem tenaga industri modern. Untuk proyek yang melibatkan banyak sirkuit, otomasi, kontrol motor, dan tata letak distribusi yang disesuaikan, memilih pabrikan yang tepat sama pentingnya dengan memilih jenis switchgear. Jika Anda mengevaluasi solusi GCS untuk proyek industri, komersial, atau infrastruktur,Hubungi kamidengan diagram garis tunggal, rencana tata letak, dan persyaratan teknis untuk mendiskusikan konfigurasi yang sesuai dengan CONSO·CN.
